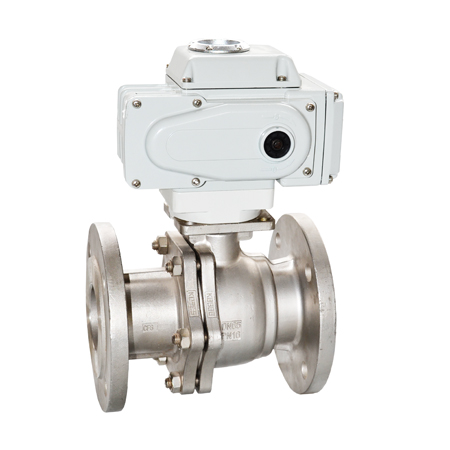

法蘭電動球閥是由角行程電動執行機構和法蘭球閥共同組成的電動自控閥門。通常用于管道介質的遠程開、關（接通、切斷介質）以及流量大小的控制。法蘭電動球閥是一種全通徑的閥門，閥腔內部無障礙物，適合要求流量大的工況。電動球閥構造簡略，只由少數幾個零件組成，資料耗用?。徊僮骱啽?、敏捷，只需旋轉90°即可快速啟閉；并且還同時具有良好的流量調節功效和封閉密封特性。
法蘭球閥的構成
法蘭球閥的主要結構是由閥體、閥芯和閥桿連接組成。
閥芯材質有304、316、316L。
一般可用于水、油、蒸汽、非腐蝕性等介質。
電動執行器
電動執行器是由電機、齒輪、還有蝸輪蝸桿組成。
電動執行器是根據現場的自動控制來實現遠程控制閥門開與關，
不用再人工操作，具備更高的可靠性與安全性。
電動球閥的安裝
電動執行器下方是內八方凹槽、F05中心孔距，
球閥上方是四方軸，中心孔距F05，
兩個連接軸尺寸都是14，直接將兩者安裝起來，
最后安裝固定螺絲并擰緊。
所有安裝都是根據ISO5211標準來操作的
電動球閥的測試
1、打開電動執行器的接線端盒蓋，POE電動執行器是開關型，有6個接線端。盒蓋內有接線圖，可根據接線圖將閥門的線路連接起來。123端口連接控制球閥的控制線，456端口連接球閥反饋給系統的反饋線路。接通電源（視頻中連接的是自制小型控制器），測試閥門
測試開位，打開電源，電動執行器頂端指示針在往開的方向轉動。
電源開的指示燈亮，執行器指針指向開OPEN位置，
球閥的球心處于開的位置，說明閥門開位沒問題。
測試關位，閥門關閉，電動執行器頂端指示針在往關的方向轉動。
電源關的指示燈亮，執行器指針指向關SHUT位置，
球閥的球心處于關的位置，說明閥門關位沒問題。
以上操作說明閥門安裝沒有問題。
